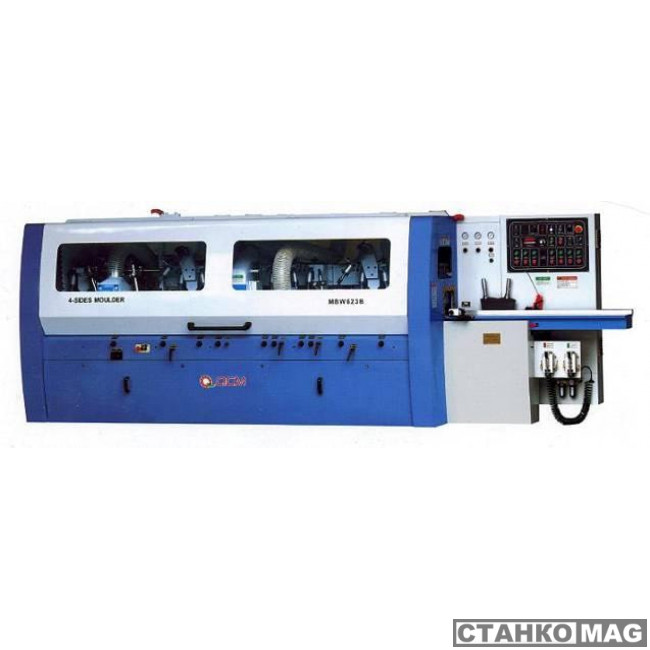

Применение MBW623B
Станок MBW623B применяется в промышленном производстве, в том числе мебельном, столярном и домостроительном.
На нем выпускают как стандартные изделия – багет, наличник и тому подобные – так и требующие чрезвычайно точной выдержки геометрических размеров и увеличенного снятия материала.
Особенности MBW623B
· Система шпинделей 5+1 - MBW623B оснащен пятью обычными шпинделями и одним универсальным.
· Вращающийся универсальный шпиндель – универсальный шпиндель может поворачиваться на 360°, также на него возможно установить пильные диски.
Схема обработки
Отличительные особенности
|
|
Высокоточные динамически сбалансированные шпиндели прошедшие прецензионную обработку и контроль
Позволяют достигать безупречного качества строгания с точностью до 0,01 мм. Шпинделя собраны с применением самых точных в мире подшипников известной фирмы SKF (Швеция) и не требуют смазки в процессе эксплуатации. Перед установкой на станок, все шпинделя проходят предварительную обкатку. Стандартная частота вращения шпинделя 6000 об/мин. По запросу частота вращения может быть увеличена до 7 500 об/мин. Каждый шпиндель оснащен четырьмя разнесенными подшипниками, реальное биение шпинделя 0.001мм.
|
|
|
Цифровая система позиционирования шпинделей
Настройка всех шпинделей легко производятся с передней панели станка не открывая защитного кожуха. Гофрированные чехлы предотвращают попадание стружки и опилок на механизмы перемещения шпинделей.
|
|
|
Подающий стол
Подающий и рабочий столы прошли специальную термическую обработку для достижения максимальной прочности и покрыты толстым слоем твердого хрома (0.3 мм) для достижения повышенной износоустойчивости.
|
|
|
Настройка направляющей линейки
Настройка направляющей и подающего стола легко производится посредством рычагов быстрой настройки.
|
 |
Электронная система регулировки скорости подачи (инвертор)
Позволяет плавно регулировать скорость подачи в широком диапазоне скоростей, с центральной панели. Устанавливается по желанию заказчика.
|
|
|
Цельнолитая чугунная станина, прошедшая специальную термообработку
Обеспечивает максимальную стабильность и надежность, полностью исключает возможность возникновения вибрации даже при обработке массивных заготовок.
|
|
|
Эргономичная контрольная панель управления
Разработана с учетом мировых тенденции в станкостроении, для максимальной защиты и удобства управления станком.
|
|
|
Пневматическая система прижимных вальцов
Прижим подающих вальцов осуществляется с помощью пневмоцилиндров, обеспечивающих стабильное и равномерное усилие прижимных вальцов.
|
|
|
Дополнительная панель управления
Необходима для быстрой и удобной работы в режиме перенастройке станка.
|
 |
Централизованная система смазки.
Установлена отдельная система для подачи смазки рабочих поверхностей станка.
|
|
|
Механизм подачи коротких заготовок
Специально разработанный механизм подачи коротких заготовок позволяет обрабатывать заготовки длинной от 180 мм при подачи торец в торец, и от 250 мм при подачи одной заготовки.
|
|
|
Высокоточная, надежная система подачи заготовок
Приводные верхние рифленые ролики на входе + нижний приводной рифленый ролик позволяют обрабатывать массивные заготовки и заготовки естественной влажности.
|
|
|
Деликатная и надежная система подачи детали на выходе из станка
На выходе заготовку протаскивают две пары высокопрочных полиуретановых роликов, не позволяющие повредить заготовку + нижние приводные, гладкие вальцы.
|
|
|
Пневматическая система прижимных подающих роликов
Три независимых пневматических контроллера управляющие прижимом протягивающих роликов обеспечивают безупречное позиционирование заготовки в процессе обработки в каждой зоне. Настройка прижимных роликов производится быстро и удобно с операторского места, при этом открывать защитный кожух не надо.
|
|
|
Редукторная система приводов спаренных роликов через карданные валы
Обеспечивает надежную передачу крутящего момента. Усиленный безлюфтовый редуктор обеспечивает мощную и стабильную подачу заготовок.
|
|
|
Бесступенчатая регулировка скорости подачи
Позволяет оператору оперативно без открытия кожуха осуществлять регулировку скорости подачи в зависимости от поставленных целей с помощью вариатора(0-24 м/мин или инвертора (опция) с центральной панели управления.
|
|
|
Специальная конструкция первого шпинделя
Установка на первый шпиндель пазовой фрезы и специальная линейка позволяет формировать на заготовки сразу две базовых поверхности, что значительно повышает точность и качество обработки.
|
|
Диаметр инструмента, мм
на первом нижнем шпинделе
на выпрямляющем шпинделе
на правом вертикальном шпинделе
на левом вертикальном шпинделе
на первом верхнем шпинделе
на втором нижнем шпинделе
на универсальном шпинделе
|
125
152
108-200
108-200
108-180
108-200
108-160
|
|
Мощность шпинделей
первый нижний шпиндель
правый вертикальный шпиндель
левый вертикальный шпиндель
первый верхний шпиндель
второй нижний шпиндель
универсальный шпиндель
мотор подачи материала
поднятие/балансировка
|
5,5 кВт /7,5НР
5,5 кВт /7,5НР
7,5 кВт /10НР
7,5 кВт /10НР
7,5 кВт /10НР
7,5 кВт /10НР
5,5 кВт /7,5НР
0,75 кВт/1НР
|
