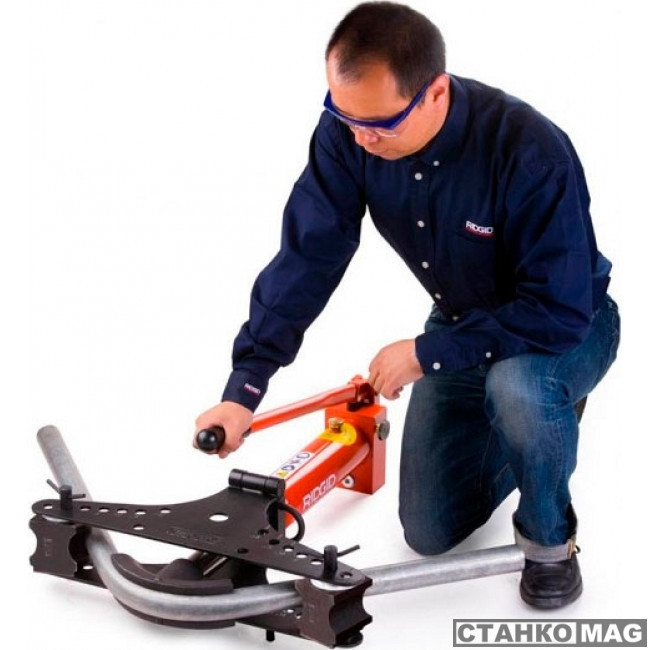

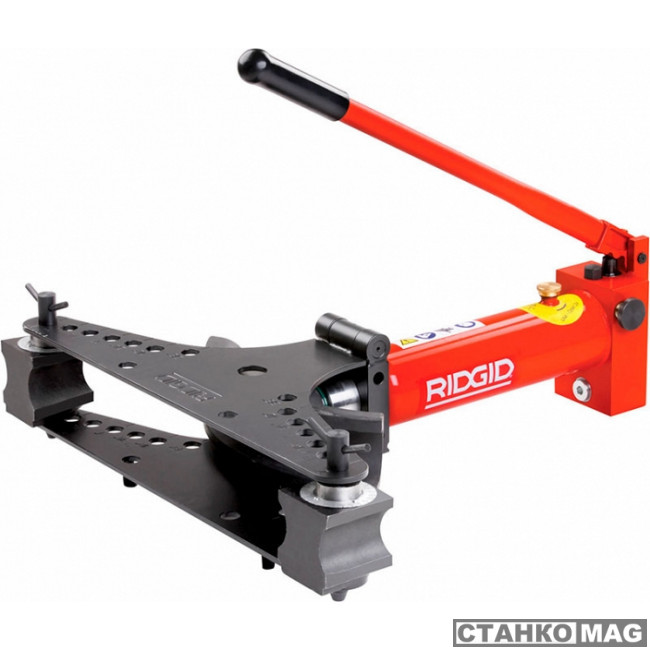

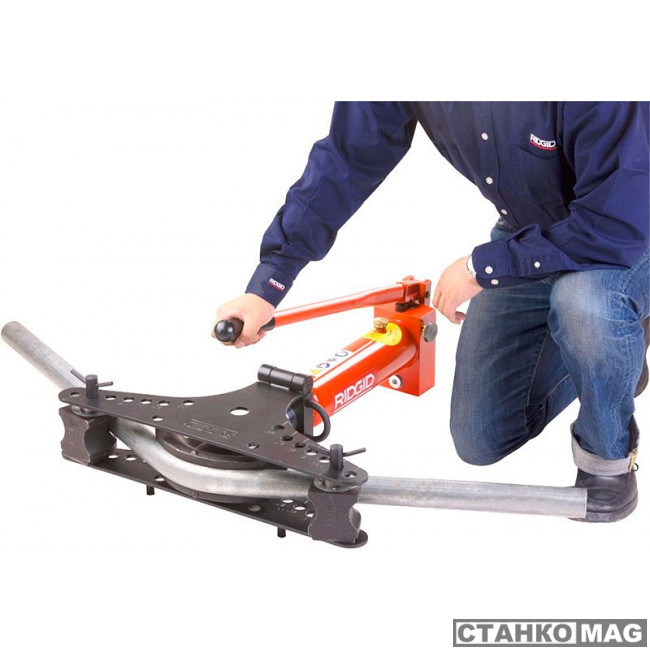

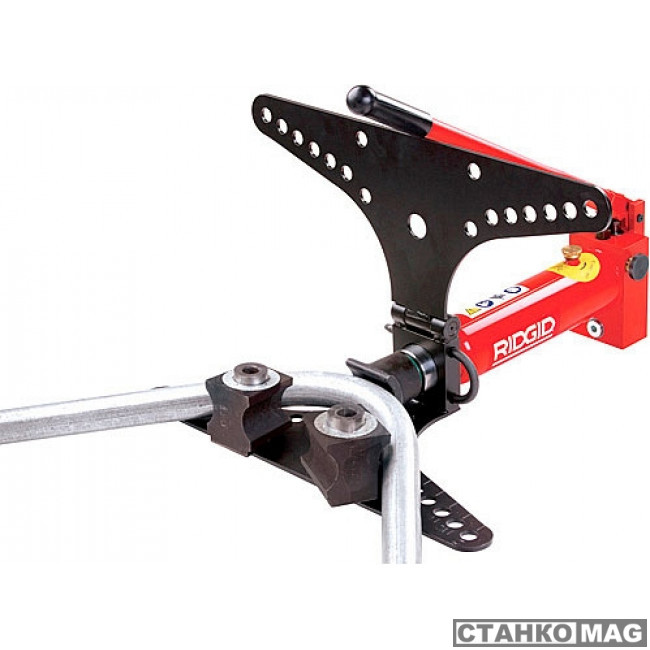

Трубогиб гидравлический с откидывающейся верхней пластиной Ridgid HB382 (Риджид ХБ382) – универсальный переносной ручной трубогиб для точной холодной гибки стандартных металлических газопроводных и водопроводных труб Ø 3/8", 1/2", 3/4", 1", 1 1/4", идеально подходит для гибки на рабочем месте, а также для механизированных строительных работ, изготовления котлоагрегатов и общего промышленного применения.
Производитель: RIDGID (РИДЖИД) – США.
Преимущества трубогиба гидравлического с откидывающейся верхней пластиной Ridgid HB382:

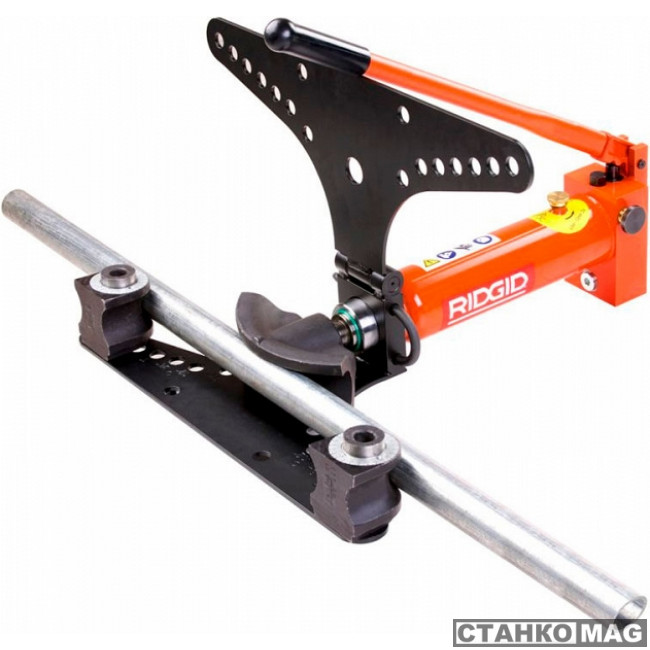

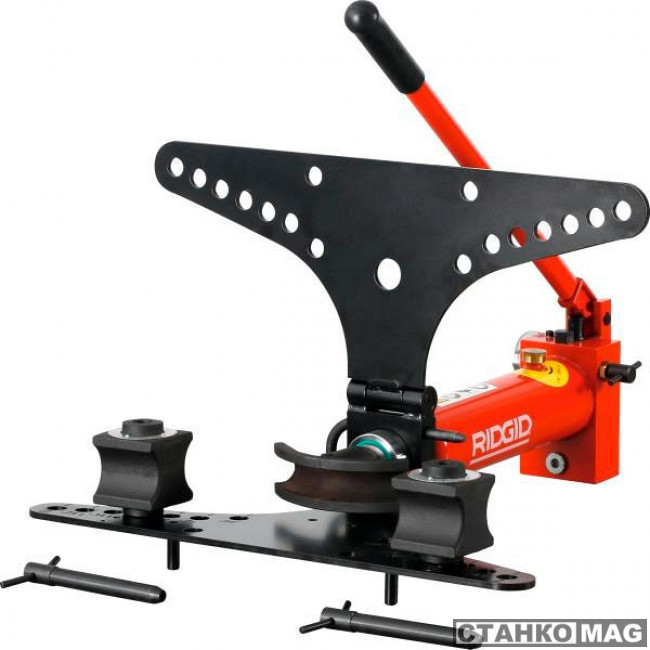

- Выпускается с откидывающейся верхней пластиной для легкой установки и извлечения труб
- Улучшенная конструкция рукояти защищает от перегрузок и продлевает срок службы поршня
- Надежные уплотнения поршня предотвращают утечку масла и увеличивают срок службы гидравлического трубогиба
- Одноконтурная гидравлическая система с возвратной пружиной для лучшего управления поршнем и точной гибки
- Не нужно регулярно прерывать процесс гибки труб и измерять угол изгиба, благодаря визуальным индикаторам
- Оптимизированное расчетное усилие на рукоять и удлиненный ход поршня упрощают использование гидравлического трубогиба
- Повышенная жесткость во время процесса гибки

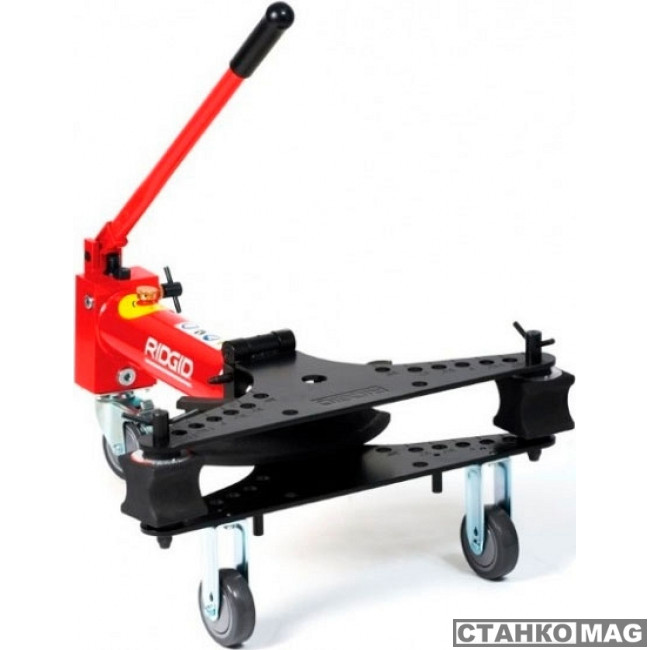

- Разнообразные дополнительные принадлежности доступны для специального применения при гибке. Надежные маневренные колеса для удобства транспортировки. Рихтовочный башмак для выпрямления изгибов позволяет незначительно уменьшить угол изгиба (приблизительно на 10°). Использование рихтовочного башмака может привести к деформации изгиба. В некоторых случаях (например при изгибе 90° на трубах Ø 2 1/2" или 3") использование рихтовочного башмака не допускается.

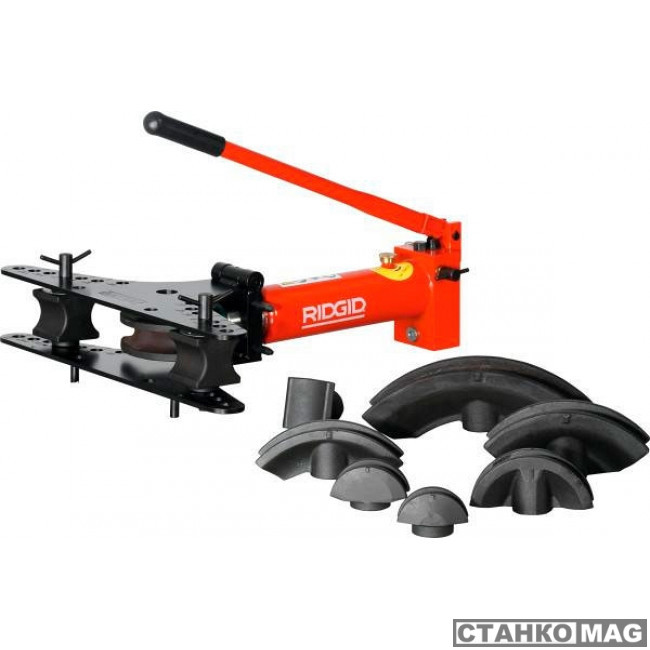

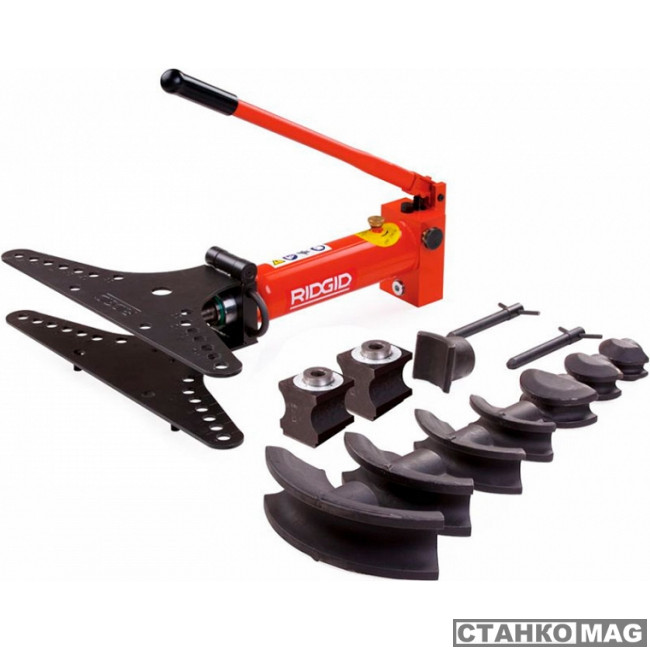

- Поставляется в деревянном ящике с комплектом гибочных башмаков и угловыми опорами для работы со стандартными газовыми трубами
Предназначен для гибки следующих типов труб:
- EN 10255 средней и тяжелой серий
- ASTM A53 Schedule 40 и 80
- DIN 2440, 2441 серий
- BS 1387 средней и тяжелой серий
- GB/3091 (ISO 559) средней и тяжелой серий
Примечание: Труба с большей толщиной стенки и / или большей твердостью (более 75 HRb) / усилием (более 66 ksi (455 MПa)) может быть недоступна для гибки. Труба с внешним диаметром и толщиной стенки, соразмерными с перечисленными трубами, может подойти для гибки в зависимости от характеристик материала. Трубу с меньшей толщиной стенки можно гнуть, но в месте изгиба может возникать перегиб или выпучивания.

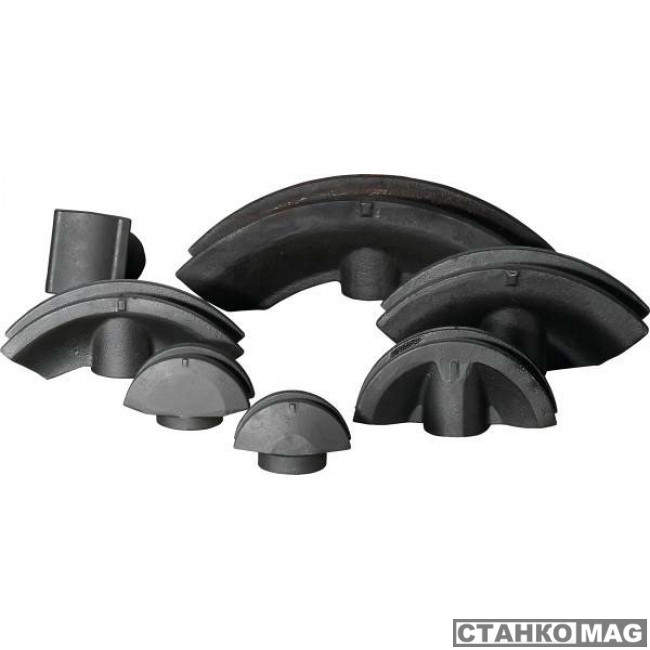

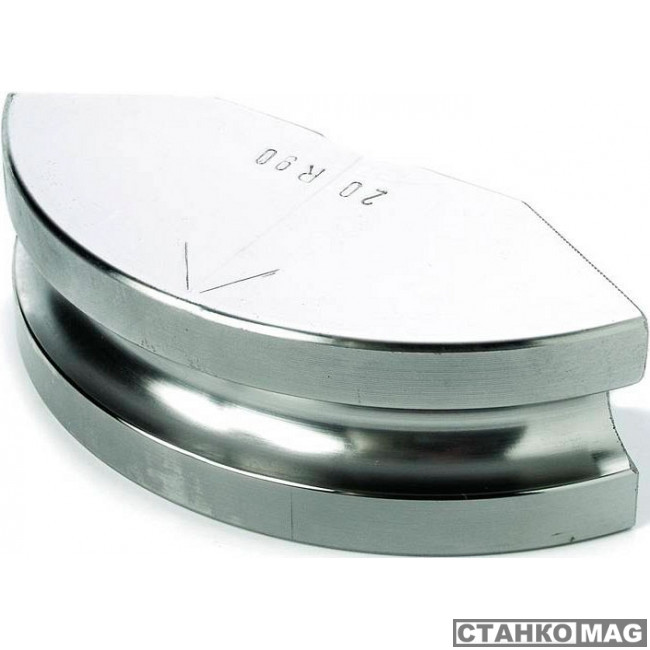

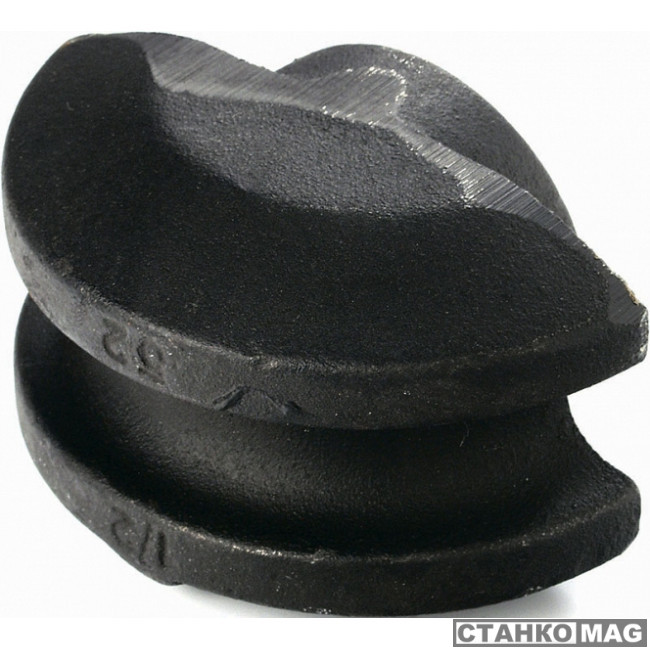

Гибочные башмаки для стандартных газовых труб EN 10255 (DIN 2440, BS 1387):
| Артикул |
Диаметр труб |
Радиус гиба |
Мин. толщина стенки |
Макс. толщина стенки |
Вес |
| 37218 |
1/4" (13,5 мм) |
60 мм |
0,08" (2,2 мм) |
0,16" 94 мм) |
1 кг |
| 37223 |
3/8" (17,2 мм) |
45 мм |
0,09" (2,3 мм) |
0,16" (4 мм) |
0,8 кг |
| 37228 |
1/2" (21,3 мм) |
50 мм |
0,1" (2,6 мм) |
0,16" (4 мм) |
1,1 кг |
| 37233 |
3/4" (26,9 мм) |
65 мм |
0,13" (3,2 мм) |
0,16" (4 мм) |
1,8 кг |
| 37238 |
1" (33,7 мм) |
100 мм |
0,13" (3,2 мм) |
0,20" (5 мм) |
1,8 кг |
| 27243 |
1 1/4" (42,4 мм) |
130 мм |
0,13" (3,2 мм) |
0,20" (5 мм) |
2,1 кг |
Гибочные башмаки для труб с пластмассовым покрытием EN 10255 (DIN 2440, BS 1387):
| Артикул |
Диаметр труб |
Радиус гиба |
| 22276 |
3/8" (17,2 мм) |
110 мм |
| 22286 |
1/2" (21,3 мм) |
110 мм |
| 22296 |
3/4" (26,9 мм) |
137 мм |
| 22306 |
1" (33,7 мм) |
140 мм |
| 22316 |
1 1/4" (42,4 мм) |
170 мм |
Метрические гибочные башмаки для стандартных труб EN 10255 (DIN 2440, BS 1387):
| Артикул |
Диаметр труб |
Радиус гиба |
| 27816 |
18 мм |
60 мм |
| 27826 |
20 мм |
70 мм |
| 27836 |
22 мм |
80 мм |
| 22116 |
25 мм |
115 мм |
| 35066 |
28 мм |
70 мм |
| 22126 |
30 мм |
140 мм |
| 22136 |
32 мм |
140 мм |
Гибочные башмаки для гибки особопрочных труб:
| Артикул |
Диаметр труб |
Радиус гиба |
Вес |
| 22236 |
1/2" (21,3 мм) |
110 мм |
3 кг |
| 22246 |
3/4" (26,9 мм) |
137 мм |
4 кг |
| 22256 |
1" (33,7 мм) |
190 мм |
3 кг |
| 22266 |
1 1/4" (42,4 мм) |
220 мм |
9 кг |
Гибочные башмаки для гибки труб на 180°:
| Артикул |
Диаметр труб |
Радиус гиба |
| 22376 |
3/8" (17,2 мм) |
130 мм |
| 22386 |
1/2" (21,3 мм) |
130 мм |
| 22396 |
3/4" (26,9 мм) |
130 мм |
| 22406 |
1" (33,7 мм) |
130 мм |
| 22416 |
1 1/4" (42,4 мм) |
130 мм |
Примечание: гибочные башмаки для гибки труб на 180° должны использоваться с приспособлениями для гибки труб на 180°.

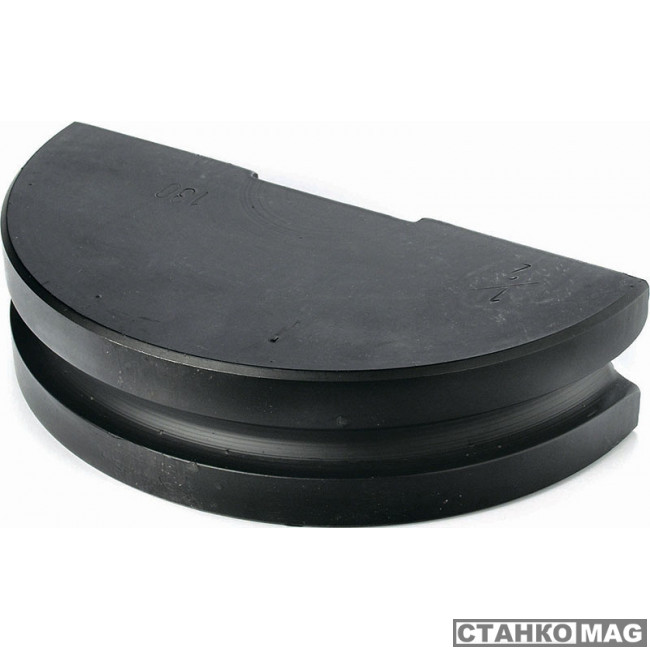

Гибочные башмаки для гибки металлических полос на 180° (макс. 40 мм × 8 мм):
| Артикул |
Радиус гиба |
Вес |
| 22466 |
60 мм |
2 кг |
| 22476 |
70 мм |
2,5 кг |
| 22486 |
80 мм |
3 кг |
| 22496 |
90 мм |
4 кг |
| 22506 |
100 мм |
4 кг |
| 22516 |
110 мм |
5,5 кг |
| 22526 |
120 мм |
6 кг |
| 28536 |
130 мм |
7 кг |
Примечание: гибочные башмаки для гибки металлических полос на 180° должны использоваться с приспособлениями для гибки металлических полос на 180°. |
