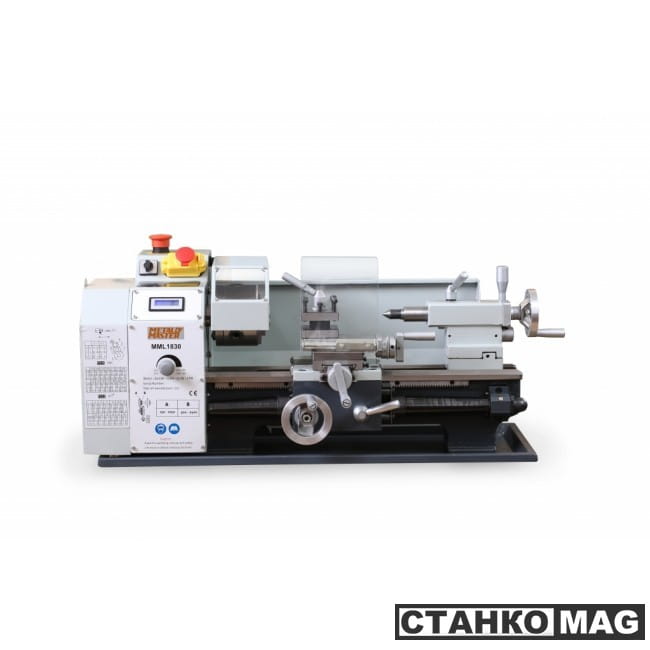

Станок токарный MetalMaster MML 1830V (180x300V)
- 87 480 р.
- Производитель: MetalMaster
- Страна разработчик технологии: Россия
- Артикул: 00000015464
- Гарантия: 12 месяцев
- Наличие: Есть в наличии
Нашли дешевле? Получите скидку!
Резервировать |
Для доставки товара оформите заказ через корзину или по телефону.
Резерв товара
Описание
НОРМЫ ТОЧНОСТИ НАСТОЛЬНЫХ ТОКАРНО-ВИНТОРЕЗНЫХ СТАНКОВ:
|
Измеряемая величина | Схема измерения | Предельное значение |
Радиальное и торцевое биение шпинделя | ![]() |
А: 0,009 мм В: 0,01 мм |
Радиальное биение присоединительной поверхности шпинделя | ![]() |
0,009 мм |
Радиальное биение оправки, установленной во внутренний конус шпинделя | ![]() |
А: 0,015 мм В: 0,03 мм |
Параллельность пиноли задней бабки | ![]() |
А: 0,025 / 50 мм В: 0,015 / 50 мм |
Биение оправки, установленной в центрах шпинделя и задней бабки | ![]() |
А: 0,03 мм В: 0,03 мм |
Параллельность шпинделя | ![]() |
А: 0,03 / 250 мм В: 0,03 / 250 мм |
Параллельность перемещения верхней каретки суппорта оси шпинделя | ![]() |
0,04 / 75 мм |
Радиальное биение токарного патрона | ![]() |
0,04 мм |
Радиальное биение измерительной оправки. закрепленной в токарном патроне: А: Ø 20 мм В: Ø 30 мм |
![]() |
А: 1. 0,04 мм 2. 0,08 / 100 мм В: 1. 0,04 мм 2. 0,08 / 100 мм |
ПОВЫШЕННАЯ НАДЕЖНОСТЬ И МОЩНОСТЬ СТАНКА
Главное преимущество токарного станка:
Наличие металлических шестерней обладающих высоким ресурсом и повышенной износостойкостью, а наличие клиновидного ремня позволит избежать повреждения двигателя при привышении нагрузки на шпиндель.

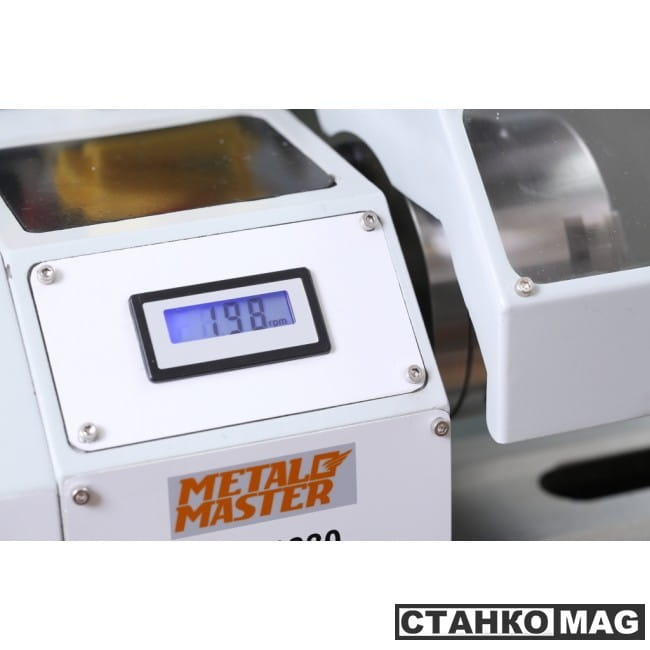

На станке установлено электронное бесступенчатое управление числом оборотов шпинделя. Данные о количестве оборотов шпинделя отображаются на цифровом дисплее на корпусе станка
Шпонка на креплении лимба поперечной подачи гарантирует отсутсвие непроизвольного поворота маховика и минимазацию риска изменения размера детали в процессе ее обработки.

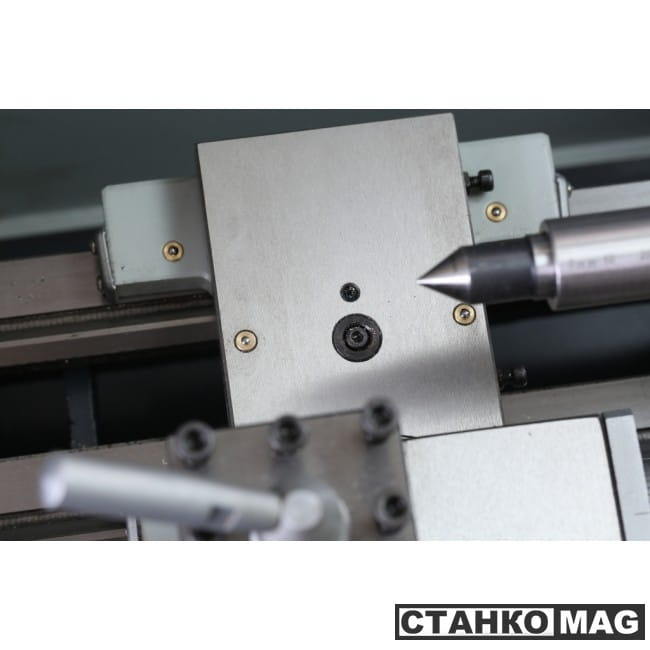

Наличие 6 тавотниц на суппорте токарного станка, позволяет оперативно обслуживать и смазывать суппорт, избежать износа направляющих и довльствоваться комфортной работой и плавным перемещением рукоятки.

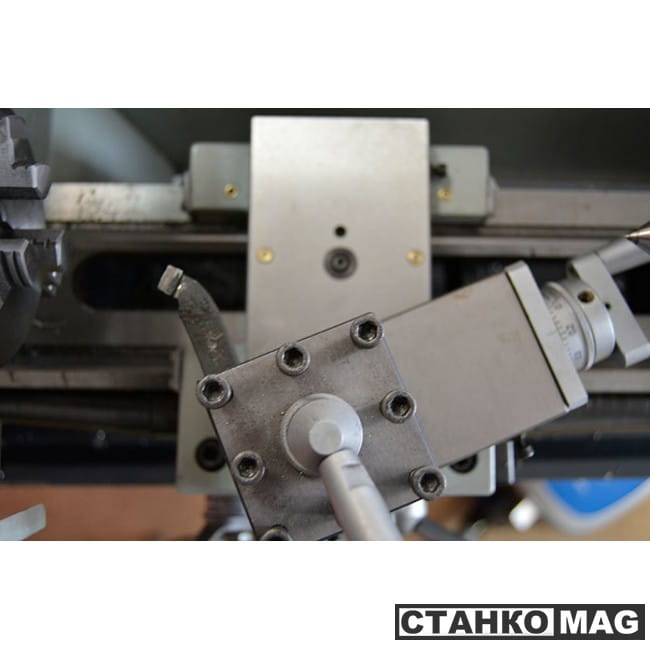

Наличие шкалы для определения угла поворота резцедержателя.

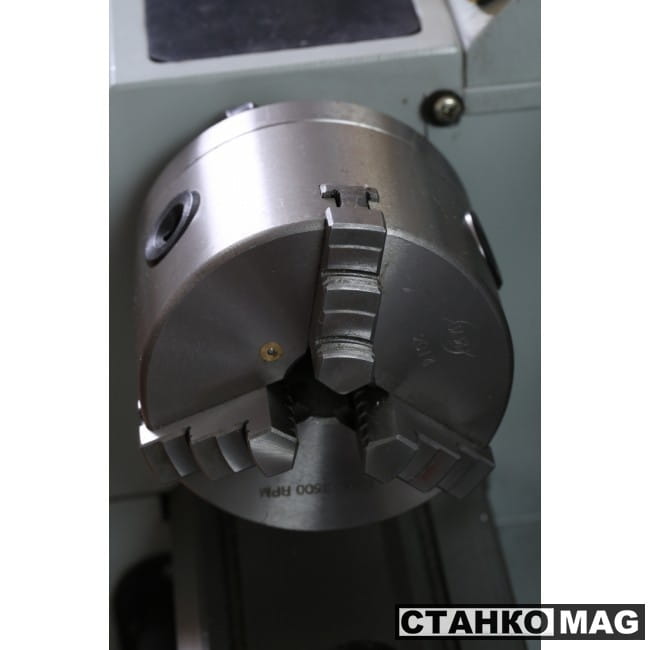

В стандартной комплектации поставлеяется быстрозажимной трехкулачковый патрон 100мм, с тавотницей на торцевой поверхности которая позволяет оперативно смазывать кулачки в труднодоступных местах.

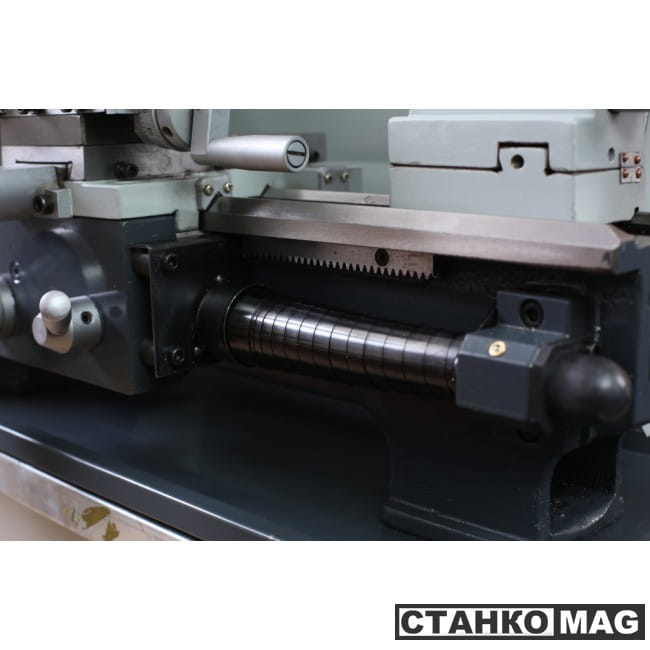

Телескопическая защита ходового винта от стружки эффективно защищает ходовой винт от износа.

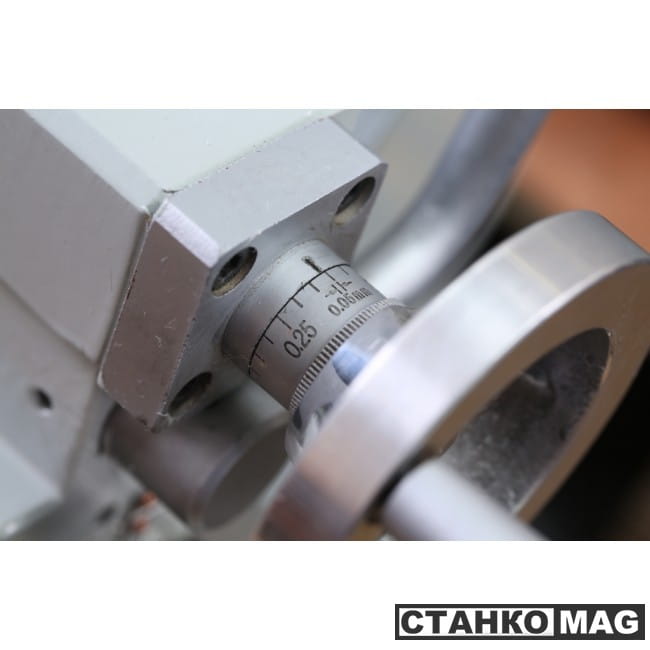

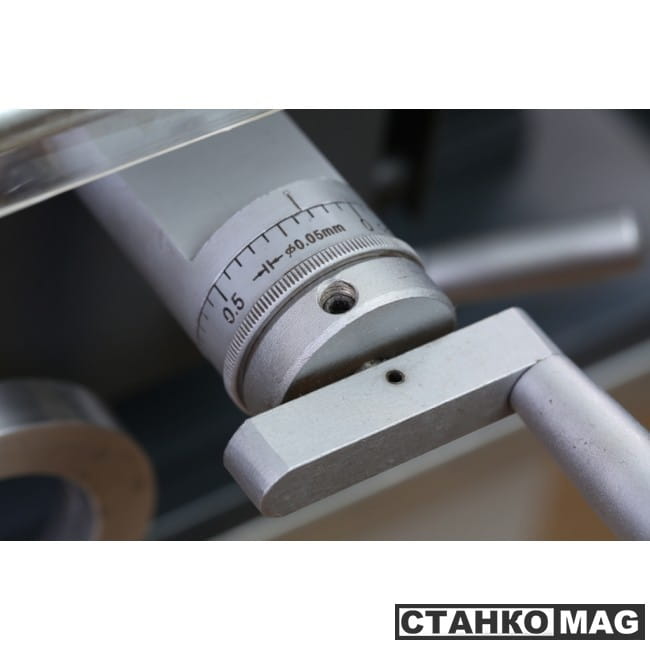

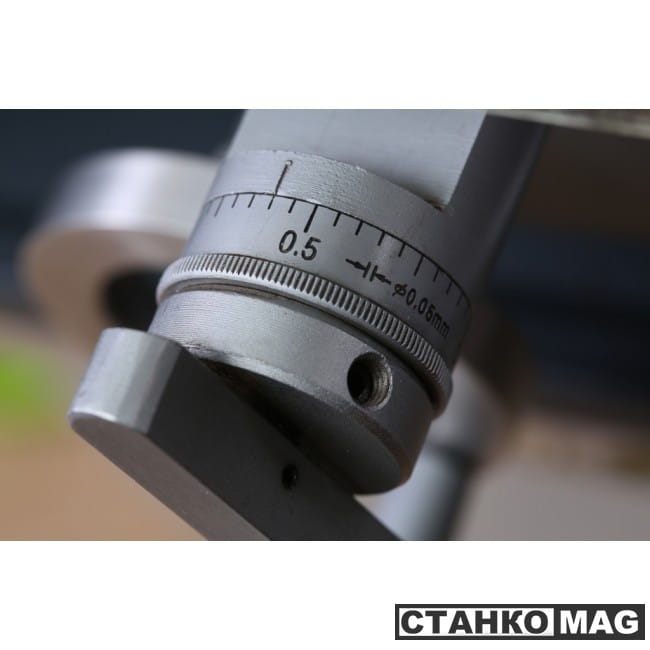

Лимб поперечной подачи – 0,05 мм

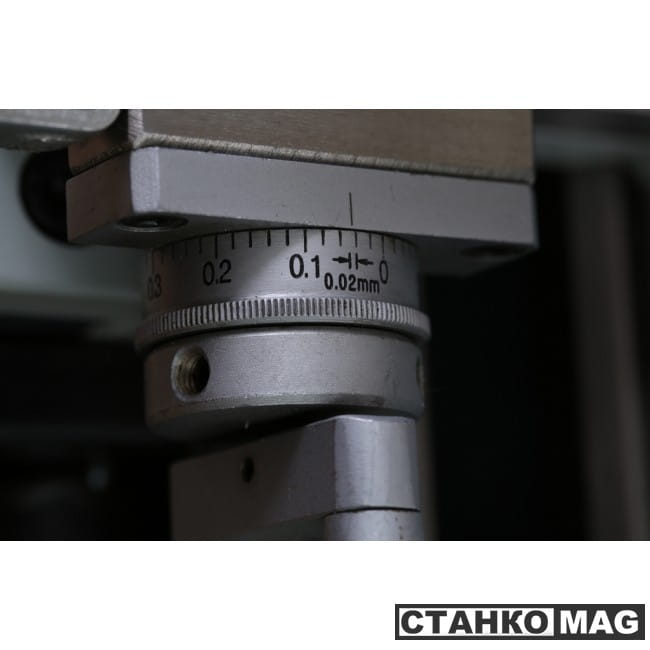

Лимб тонкой продольной подачи 0.02 мм

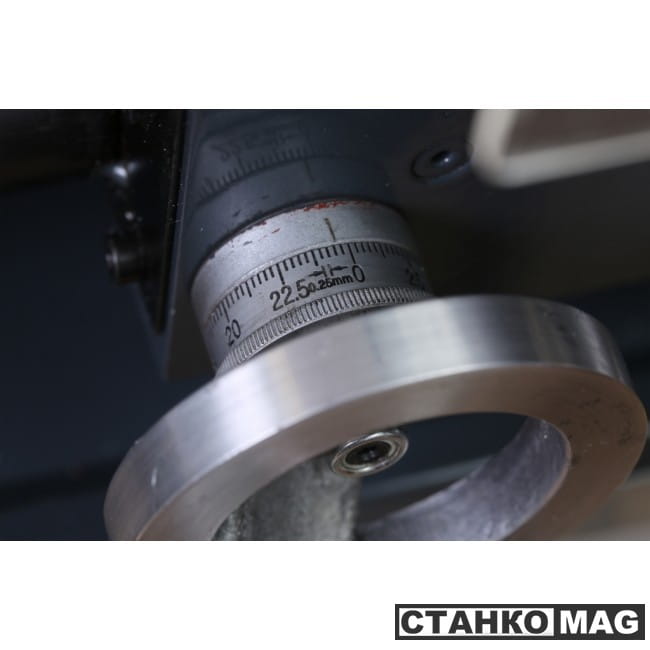

Лимб продольной подачи 0.25 мм
Направляющие станка прошли закалку ТВЧ (48-52 HRC) и шлифовку, что способствует повышению уровня надежности и точности обработки детали.

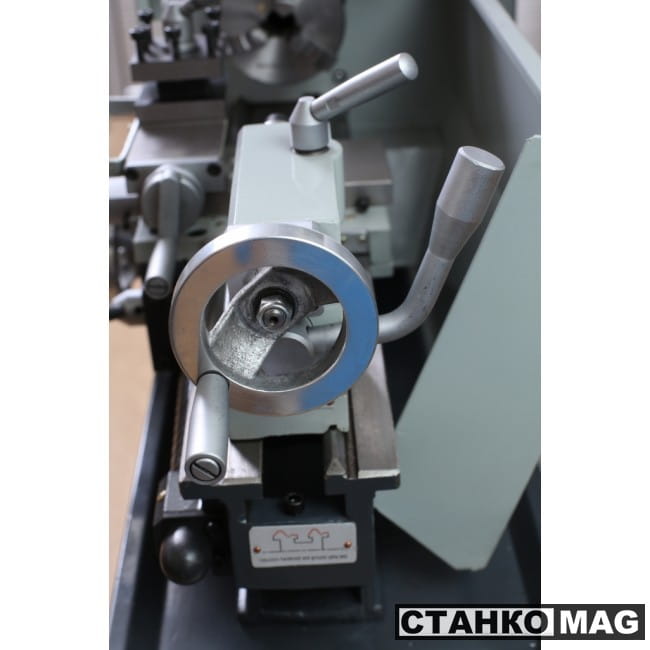

Для ослабления задней бабки с целью установки глубины сверления и закрепления длинных заготовок в центрах станок оснащен быстрозажимным рычагом.

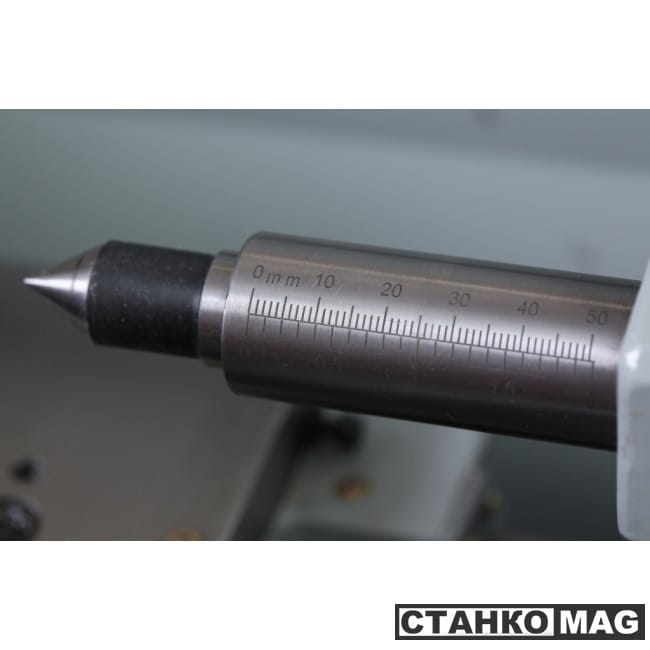

Вылет пиноли задней бабки 60 мм, шкала до 50 мм.

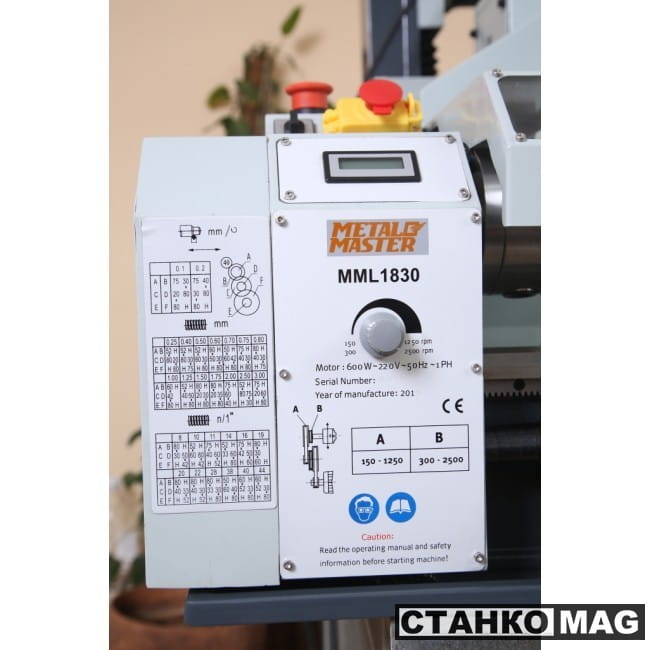

На шпиндельной бабке станка изображены таблицы:1. Таблица расположения зубчатых колес гитары
2. Таблица порядка выбора нарезания метрических резьб
3. Таблица дюймовых резьб
УДОБСТВО В ОБСЛУЖИВАНИИ
![]() |
НАЛИЧИЕ 9 ТАВОТНИЦ (МАСЛЕНОК) ПОЗВОЛЯЮТ ОСУЩЕСТВЛЯТЬ СМАЗКУ СТАНКА БЕЗ ЕГО РАЗБОРКИ
|
БЕЗОПАСНОСТЬ ОПЕРАТОРА

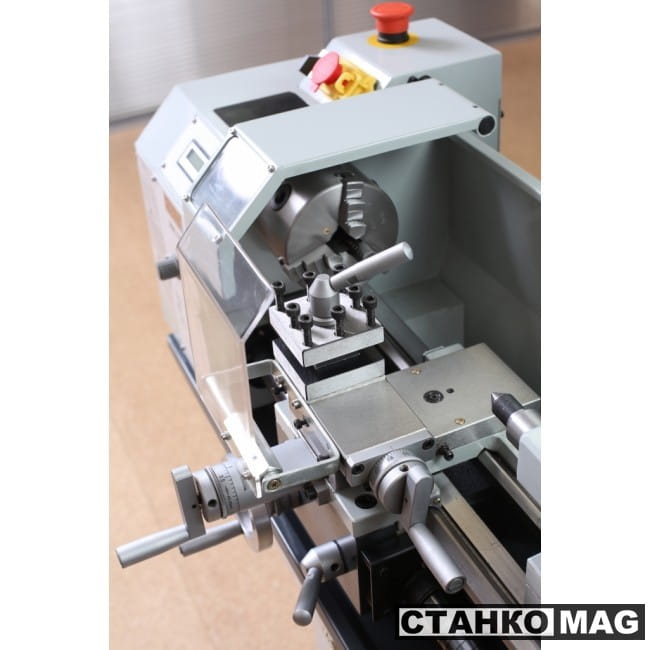

- Концевой выключатель защищает оператора от работы на станке с открытой крышкой защиты шестерен и поднятым экраном рабочей зоны шпинделя
- Металлический экран шпинделя защищает оператора от возможного вылета кулачка или заготовки
УДОБСТВО ЭКСПЛУАТАЦИИ
- Привод продольной подачи имеет автоматический режим. Рукоятка включения и выключения автоматической продольной подачи находится на фартуке станка
- На станке установлено электронное бесступенчатое управление числом оборотов шпинделя. Данные о количестве оборотов шпинделя отображаются на цифровом дисплее на корпусе станка

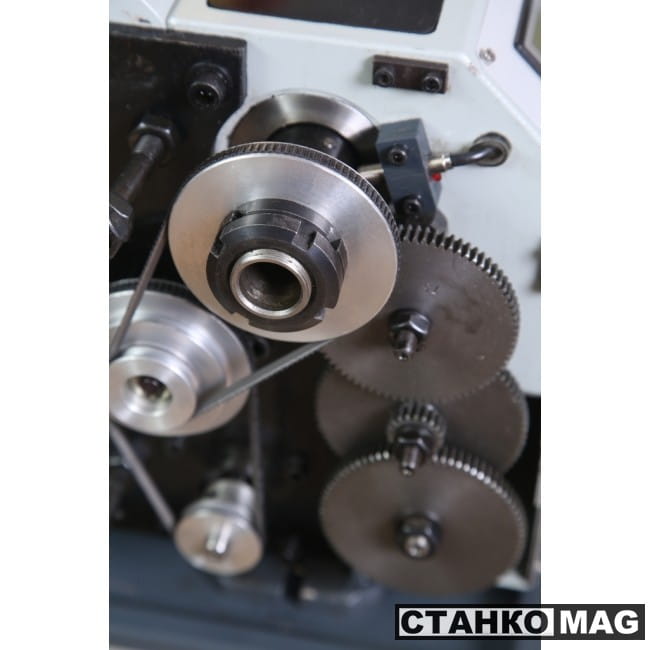

- Привод главного движения имеет простую конструкцию, состоящую из электродвигателя постоянного тока и двух ременных передач – зубчатый и клиновой ремни немецкой фирмы Gates, что на практике обеспечивает высокую ремонтопригодность и низкий уровень шума
- Наличие лимба продольной подачи позволяет контролировать снятие стружки заготовки
- Лимб на задней бабке позволяет более точно осуществлять подачу инструмента при сверлении

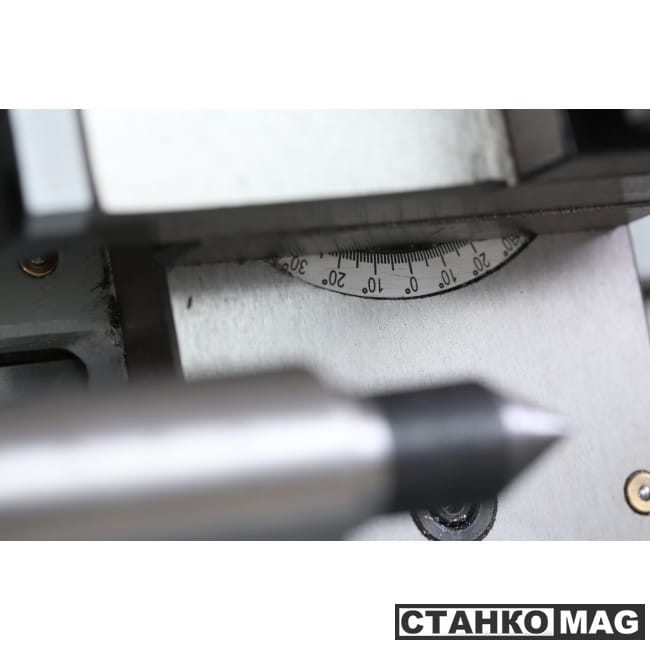

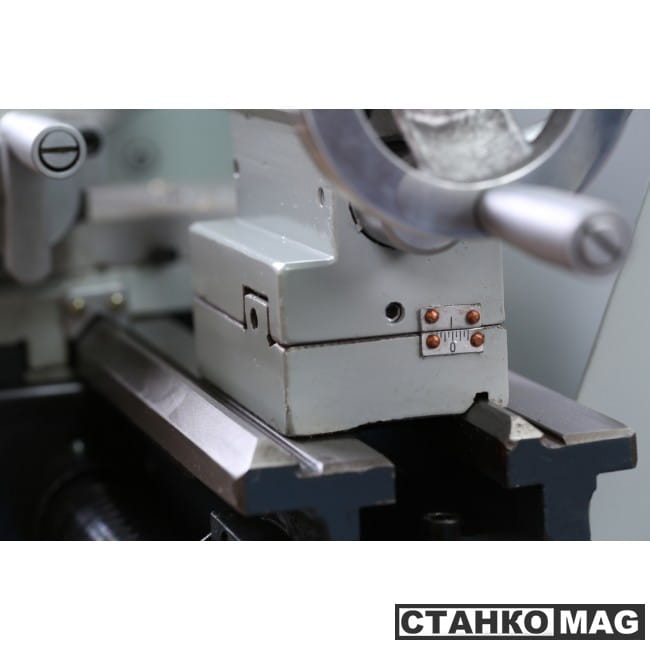

- Металлическая шкала бокового смещения на задней бабке позволяет легко находить центр при коническом точении
- Для ослабления задней бабки с целью установки глубины сверления и закрепления длинных заготовок в центрах станок оснащен быстрозажимным рычагом

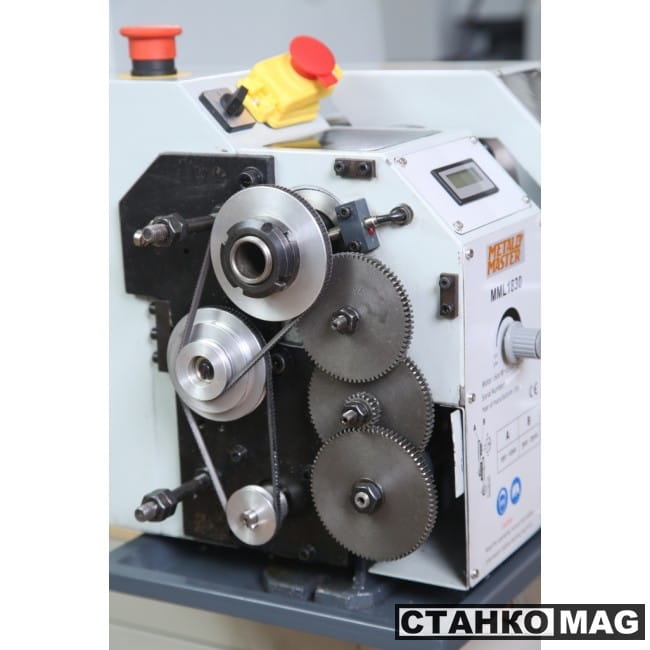

- Переключение диапазонов частоты вращения шпинделя происходит путем переброса ремня на шкивах ремённой передачи в соответствии с кинематической схемой, показанной на панели управления станка
- Снятие кожуха защиты шестерен осуществляется с помощью поворота барашек

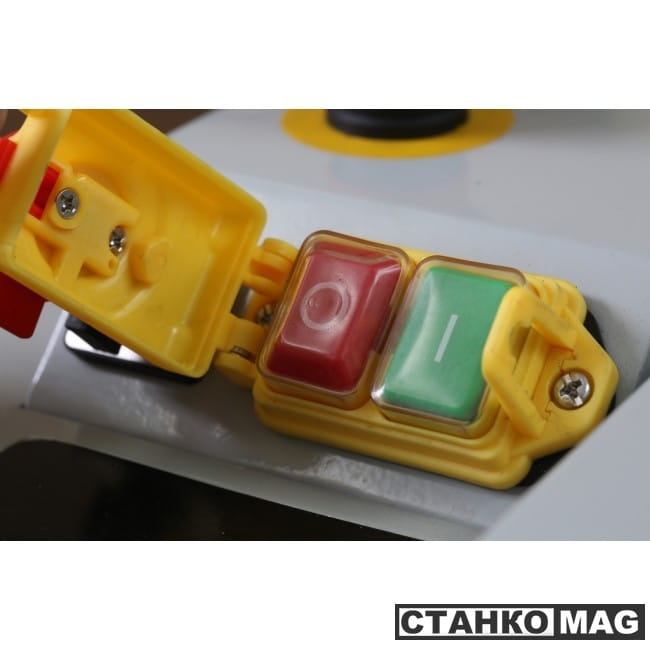

- Станок оснащен отдельными кнопками включения и выключения и кнопкой аварийной остановки станка
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
- 3-х кулачковый патрон 100 мм.
- 4-х позиционный резцедержатель.
- Центр упорный.
- Защитное ограждение патрона.
- Поддон для стружки.

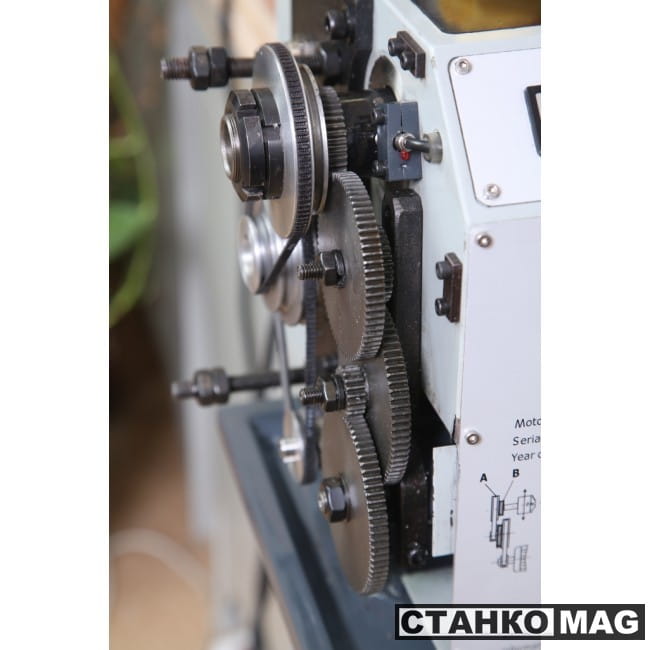

- Комплект сменных шестерен гитары.
- Инструментальный ящик с инструментом
- Компактный универсальный токарный станок.
- Электронное бесступенчатое управление числом оборотов шпинделя.
- Цифровая индикацией оборотов шпинделя.
- Закаленный высокоточный шпиндель.
- Радиальное биение шпинделя менее 0,009 мм.
- Правое/левое вращение шпинделя.
- Подшипники высокой грузоподъемности.
- Цельнолитая чугунная станина, прошедшая специальную термическую обработку для получения максимальной прочности и жесткости
- Закаленные и шлифованные направляющие станины (HRC 48 - 52).
- Высокая точность обработки.
- Продольная, поперечная и верхняя каретки суппорта.
- Автоматическая продольная подача.
- Металлокерамические подшипники ходового винта.
- Трапецеидальный ходовой винт.
- Нарезание метрических и дюймовых резьб.
- Сменные шестерни обеспечивают большой диапазон нарезаемых резьб.
- Возможность поперечного смещения задней бабки для точения длинных конусов.
- Поворот верхней каретки суппорта для точения коротких конусов.
- Кнопка аварийной остановки.

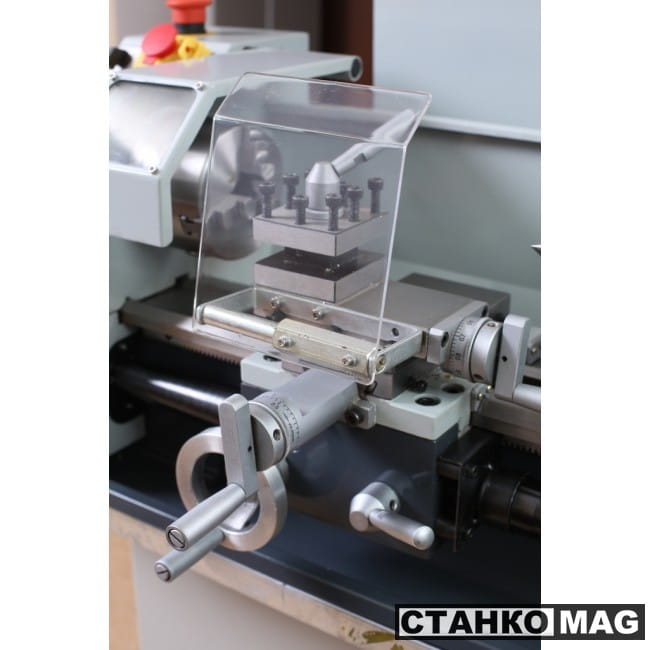

- Защитный экран зоны резания.
- Приводной ремень фирмы Gates (Германия)
Характеристики
Автоматическая продольная подача мм/об | 0,05-0,1 |
Внутренний конус пиноли задней бабки | МК 2 |
Высота центров | 90 |
Габаритные размеры, мм | 830 х 395 х 355 |
Двигатель | 600 Вт 220 D ~50гц |
Диаметр сквозного отверстия трехкулачкового токарного патрона [м | 21 |
Диапазон нарезаемых дюймовых резьб ниток/дюйм | 8 - 44 |
Диапазон нарезаемых метрических резьб мм/об | 0,5 - 3 |
Максимальное сечение державки резца | 12 |
Максимальный диаметр обработки | 180 |
Перемещение верхней салазки суппорта [мм] | 75 |
Перемещение пиноли задней бабки | 60 |
Перемещение поперечной салазки суппорта [мм] | 85 |
Полная масса станка брутто | 80 кг |
Полная масса станка нетто | 65 кг |
Разница высот опорной поверхности резцедержателя и линии центров | 10 |
Расстояние между центрами | 300 1 скорость. |
Число оборотов шпинделя [об\мин] | 150 - 1500 2 скорость. |
Число оборотов шпинделя [об\мин] | 300 - 2500 Внутренний конус шпинделя MK 3 |
