Описание
Для придания металлической заготовке, конической или цилиндрической формы, нарезки резьбы, расточки, обточки и другой обработки, путем вращения обрабатываемой заготовки, используют токарную группу станков. С помощью станка производимого компанией JET модели BD-8A DRO, вы сможете выполнить все необходимые манипуляции над деталью, пользуясь высоким качеством заводской сборки и отличных материалов оборудования JET. В основе данного станка расположена мощная чугунная станина, исключающая все возможные вибрации. Шпиндель вращается асинхронным однофазным электродвигателем мощностью 1300Вт. Деталь, закрепленная в трехкулачковом патроне диаметром до 100мм (поставляется в комплекте), обрабатывается с помощью резца. Резцедержатель, в котором фиксируется резец, двигается по направляющей маховиком продольного перемещения. Сенсорная панель позволяет плавно изменять частоту оборотов, что можно видеть на дисплее частоты вращения шпинделя. Оборудовать свою мастерскую или цех отличным образцом техники JET, представленной моделью BD-8A DRO, вы можете с помощью квалифицированных специалистов фирмы JET-центр-юг, которые помогут определиться с комплектом поставки и купить данный станок по цене соответствующей вашему выбору. |
Характеристики
Высота в упаковке, см | 50 |
Высота, мм | 400 |
Диаметр обточки над поперечным суппортом, мм | 135 |
Диаметр обточки над станиной, мм | 210 |
Диаметр пиноли, мм | 22 |
Диаметр проходного отверстия шпинделя, мм | 20 |
Диапазон метрической резьбы, мм | 0,25 - 3 |
Диапазон поперечной подачи, мм/об | 0,045 - 0,125 |
Диапазон продольной подачи, мм/об | 0,045 - 0,125 |
Длина в упаковке, см | 110 |
Длина, мм | 1000 |
Дюймовая резьба, TPI | 8 - 56 |
Количество дюймовых резьб, шт | 13 |
Количество метрических резьб, шт | 17 |
Количество поперечных подач, шт | 2 |
Количество продольных подач, шт | 2 |
Количество скоростей шпинделя, шт | бесступенчато |
Конус шпинделя | MK-3 |
Макс. размер резца, мм | 10 x 10 |
Масса в упаковке, кг | 123 |
Масса, кг | 92 |
Мощность двигателя, кВт | 1,0 |
Напряжение, В | 230 |
Пиноль задней бабки | MK-2 |
Потребляемая мощность, кВт (S6 40%) | 1,3 |
Расстояние между центрами, мм | 450 |
Тип двигателя | Бесколлекторный |
Ход верхнего суппорта, мм | 75 |
Ход пиноли задней бабки, мм | 40 |
Ход поперечного суппорта, мм | 100 |
Частота вращения шпинделя, об/мин | 100 - 2000 |
Ширина в упаковке, см | 65 |
Ширина, мм | 550 |
Комплект поставки
4-х позиционный резцедержатель - 1 шт. |
Дисплей цифровой индикации частоты вращения - 1 шт. |
Задняя защитная стенка - 1 шт. |
Защитный экран патрона - 1 шт. |

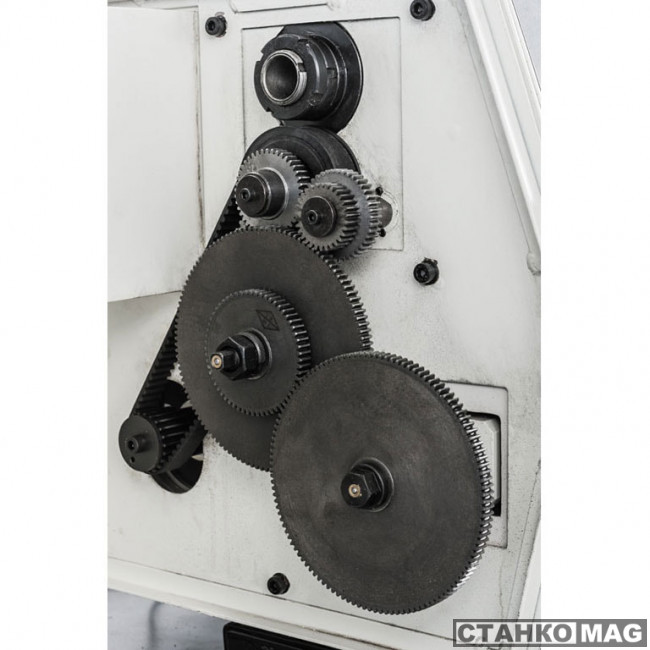

Набор сменных шестерен - 1 шт. |
Невращающийся центр MK-2 - 1 шт. |
Панель с сенсорным управлением - 1 шт. |
Система УЦИ по 2-м осям - 1 шт. |
Трехкулачковый патрон Ø100 мм - 1 шт. |
Документация
Инструкция по эксплуатации: Jet BD-8A DRO |
