OPTIMUM OPTIimill FU 3
- По запросу
- Производитель: OPTIMUM
- Артикул: 3511370
- Наличие: Под заказ
Описание
Система Siemens Sinumerik 828D PPU290:
Описание узлов и механизмов: Направляющие
Увеличенное рабочее пространство
Конвейер для стружки
Станина
Прецизионные шариковые винтовые приводы
Шпиндель
Пистолет для удаления стружки
Инструментальный магазин
Отделитель масла / маслосборник

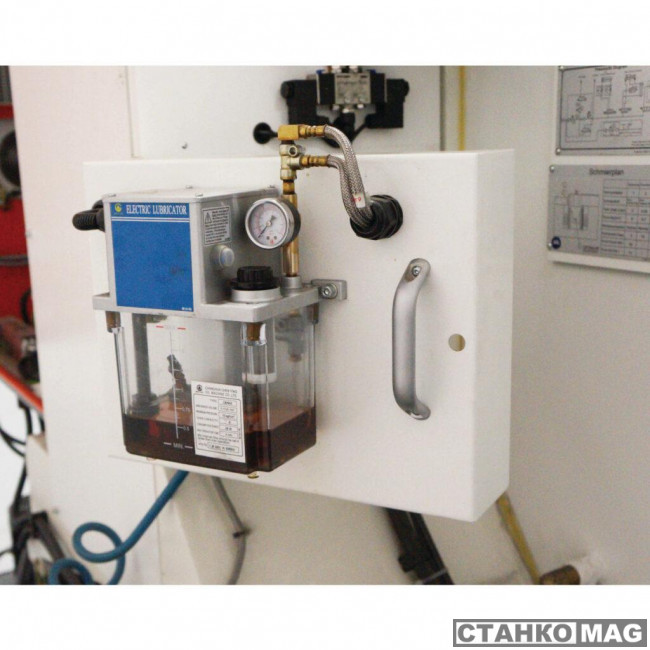

Централизованная смазка
Поворотный и поворотный стол
Конвейер для стружки

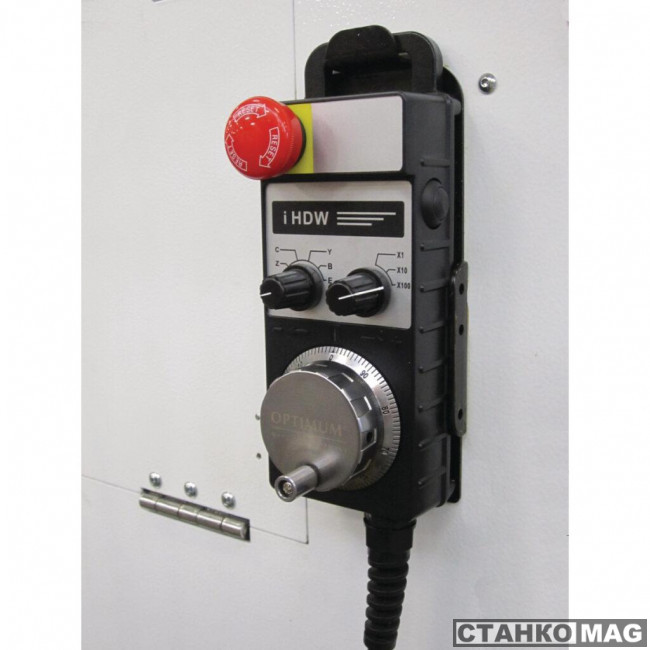

Ручной маховик
|
Характеристики
Maкс. нагрузка на стол | 100 кг |
Автоматическое перемещение по оси X | 400 мм |
Автоматическое перемещение по оси Y | 560 мм |
Автоматическое перемещение по оси Z | 400 мм |
Вес нетто, кг | 5000 кг |
Вращение по оси С | 360 ° |
Время смены инструмента | 2 с |
Габариты (ДхШхВ), мм | 2254х2990х2960 мм |
Давление сжатого воздуха | 6 бар |
Диаметр стола | 320 мм |
Емкость бака СОЖ | 250 л |
Емкость дополнительного бака СОЖ | - |
Емкость инструментального магазина | 24 слота |
Количество Т-образных пазов | 4 шт |
Конус шпинделя | SK 40 DIN 69871 |
Крутящий момент шпинделя | 20 Нм |
Максимальная длина инструмента | 245 мм |
Максимальная масса инструмента | 8 кг |
Максимальная скорость вращения оси С | 90 об/мин |
Максимальная скорость наклона оси А | 16,6 об/мин |
Максимальный диаметр инструмента | 80 мм |
Максимальный крутящий момент оси А | - |
Момент затяжки оси А | - |
Момент затяжки оси С | - |
Мощность насосов промывки стружки | - |
Мощность привода шпинделя | 15 кВт |
Напряжение, В | 380 В |
Размер Т-образных пазов | 12 мм |
Расстояние между Т-образными пазами | 75 мм |
Скорость подачи осей X, Y, Z | 48000 мм/мин |
Точность повторяемости | ± 0,005 мм |
Точность позиционирования | ± 0,005 мм |
Угол наклона оси А | ± 120 / 30 ° |
Ускорение осей X, Y, Z | 6 м/с2 |
Частота вращения | 15000 об/мин |
