Полуавтоматический резьбонарезной станок REMS Юнимат 77 пневм.

REMS Унимат 77 – Трубная резьба до 4".

Тангенциальная система резьбонарезных гребенок. Широкий диапазон. Быстрая работа, короткое время переоснастки. Для штучного и серийного производства.

Полуавтоматический высокопроизводительный резьбонарезной станок для трубной резьбы.

Виды резьбы:

• Трубная резьба: 1/4" – 4"
• Длина резьбы: 1/4" – 4", Ø 72 мм – до 120 мм
• Фаска: диапазон 7 – 115 мм, минимальный Ø 7 мм, наибольшая фаска 7 мм, угол скоса кромки 45°

Производитель: Rems (Ремс).

Принцип работы:

Неподвижная заготовка, вращающаяся резьбонарезная головка.

Конструкция:

Компактная, надежная конструкция резьбового станка – гарантия долгой эксплуатации. Резьбонарезная головка с тангенциальными резьбонарезными гребенками в системе держателя. Легкое нарезание резьбы, автоматическая подача нарезных головок. Прочная подставка для станка с большим выдвижным ящиком для стружки.

Привод:

Надежная червячная передача и двухступенчатый переключаемый цилиндрический редуктор. Специально рассчитанный для нарезания резьбы. Мощный двигатель трехфазного тока с переключением полярности 2000 / 2300 Вт, защита от перегрузок. Переключатель для выбора направления вращения для правой или левой резьбы. 4 скорости вращения резьбонарезной головки: 50, 25, 16, 8 об/мин.

Зажимное устройство:

Надежные, без перекосов, универсальные самоцентрирующиеся тиски для всего диапазона резьб со специальными зубчатыми кулачками. На выбор зажим вручную или пневмогидравлическим механизмом через педаль (рабочее давление 6 бар).

Автоматическое охлаждение и смазка:

Прочный, надежный насос высокой подачи. Обильная подача смазывающе-охлаждающей жидкости гарантирует чистую резьбу и длительный срок службы гребенок, редуктора и двигателя.

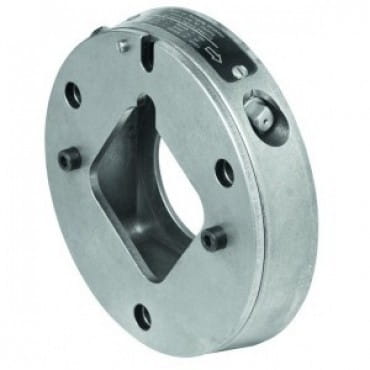

Универсальная автоматическая резьбонарезная головка:

Всего одна универсальная, автоматическая резьбонарезная головка на все виды резьбы. Точная установка диаметра резьбы за счет установочного со шкалой, головка закрывается и открывается автоматически после нарезания резьбы заданной длины. Любая резьба режется за один заход. Насадка для конической резьбы. Вместо замены гребенок более рациональная работа с универсальными автоматическими резьбонарезными головками.

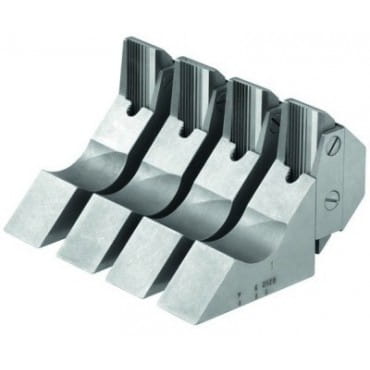

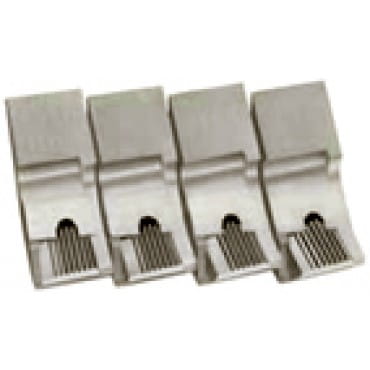

Резьбонарезные плашки:

Надежные тангенциальные нарезные плашки REMS с оптимальной геометрией лезвий гарантируют легкое нарезание резьбы и чистую винтовую резьбу. WS Strehler – нарезные плашки из закаленной, специальной стали для материалов до 500 N/мм. HSS Strehler – нарезные плашки для твердых и хрупких материалов более 500 N/мм. Die Strehler – нарезные плашки устанавливаются в специальный держатель. Нарезные плашки и держатель представляют собой резьбонарезной набор.

Дополнительные материалы для нарезания резьбы:

REMS Санитоль и REMS Специаль. Разработаны специально дня нарезания резьбы, поэтому обладают особенно высокими смазывающими и охлаждающими свойствами. Незаменимы для нарезания чистой резьбы и увеличения срока эксплуатации плашек, инструмента и станков.

Изготовление ниппелей:

Удобно использовать с автоматическим внутризажимным REMS Ниппельфикс 1/2" – 4" или с ручным внутризажимным REMS Ниппельспанер 3/8" – 2".

Комплект поставки:

REMS Унимат 77
Полуавтоматический резьбонарезной станок для трубной резьбы 1/4" – 4". Станок на подставке. 3-х фазный двигатель с переключением полярности 400 В, 50 Гц, 2000 / 2300 Вт, правый и левый ход. Скорости вращения резьбонарезной головки 50, 25, 16 и 8 об/мин. Самоцентрирующиеся универсальные тиски с зажимными кулачками 1" – 4", на выбор зажим вручную или педальным пневмогидравлическим механизмом. Устройство для автоматического охлаждения и смазки. Всего одна универсальная автоматическая резьбонарезная головка для всех видов резьбы, автоматически закрывающаяся и открывающаяся. Без резьбонарезного набора, без фиксатора. Защитный экран с электрическим управлением. Установочная планка, рабочий ключ.
