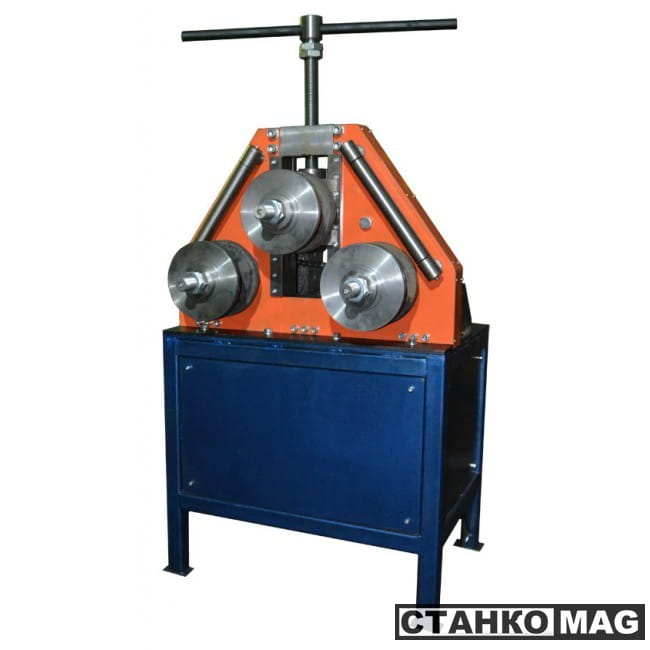

Универсальный электромеханический профилегиб НПП "ИМЗ" НПП "ИМЗ" ПСК-60

Профилегиб ПСК-60 используется для гибки профилей различного сечения (в т.ч. сложной геометрии).

Особенности:

• ролики изготовлены из стали 40Х и закалены
• направляющие для боковой поддержки профиля
• цепная передача привода на нижние ролики
• составные ролики для гибки различных видов металлического профиля
• полностью разборный корпус станка (простота обслуживания и ремонтопригодность)
• наружное размещение рабочих роликов, что позволяет гнуть кольцевые изделия, чего нельзя добиться на профилегибе с внутренним расположением роликов

Преимущества:

• Составные (наборные) ролики профилегиба, благодаря чему намного упрощается переналадка станка на другой размер и замена роликов. Практически на всех аналогичных станках ролики регулируемые, что существенно ограничивает возможности работы.
• Диаметр несущих валов - 60 мм, что обеспечивает долговечность станка и надежность работы (хотя обычно у станков такого класса диаметр не превышает 50 мм). Материал валов - сталь 45.

На радиально-упорные подшипники установливаются валы.

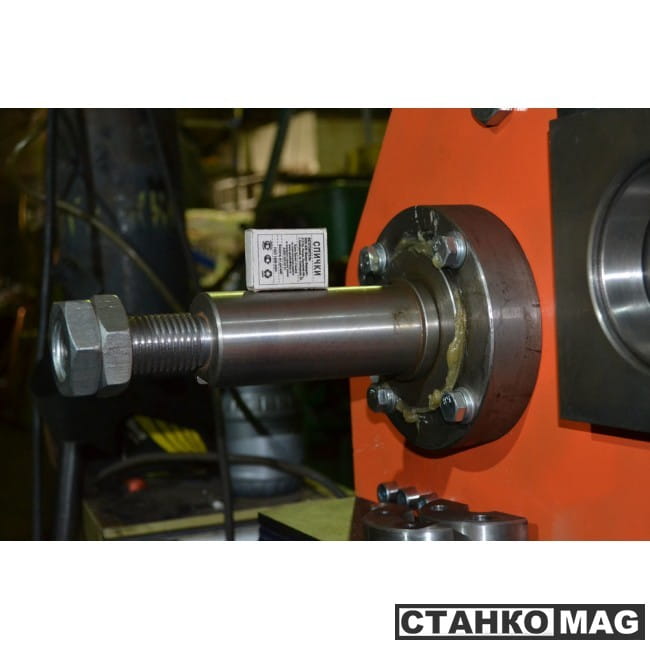

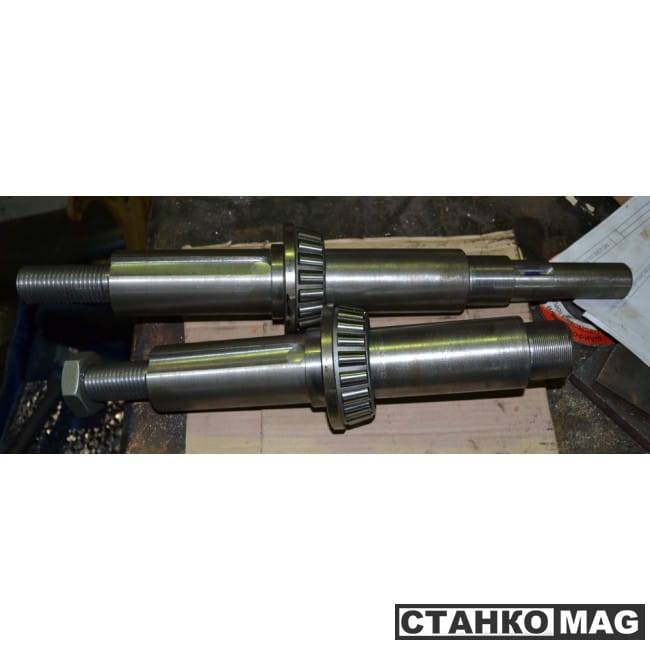

Сравнительные размеры валов профилегиба (для наглядности):

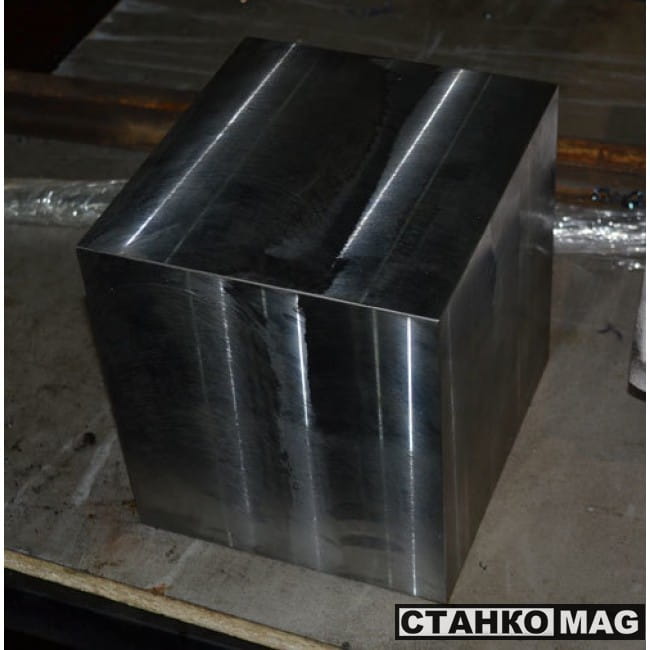

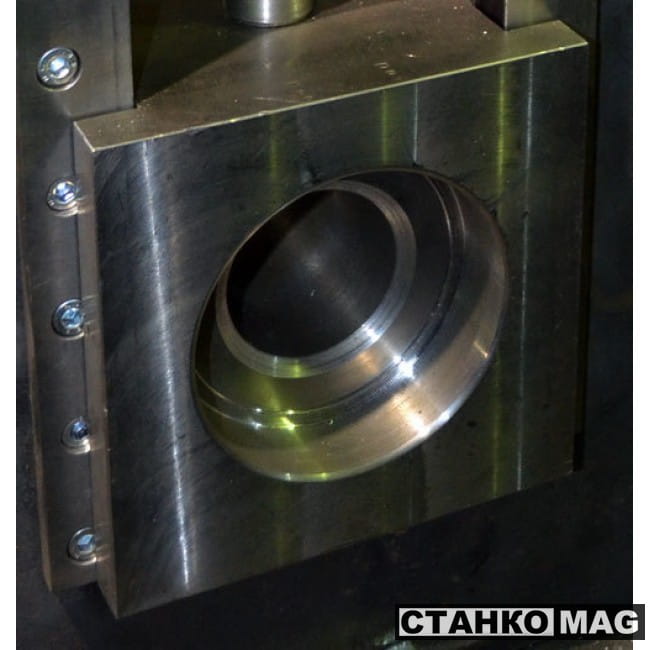

Подвижный корпус, несущий верхний вал изготовлен из цельной заготовки методом фрезерования:

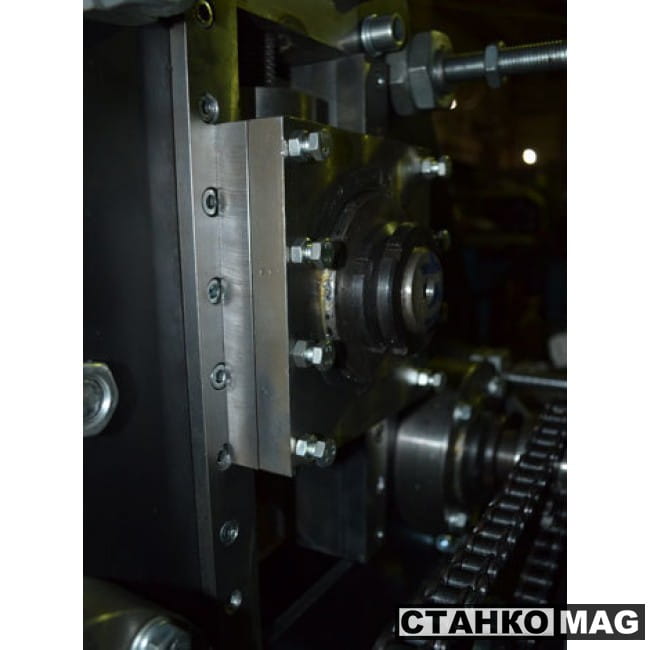

Натяжитель корпуса верхнего ролика:

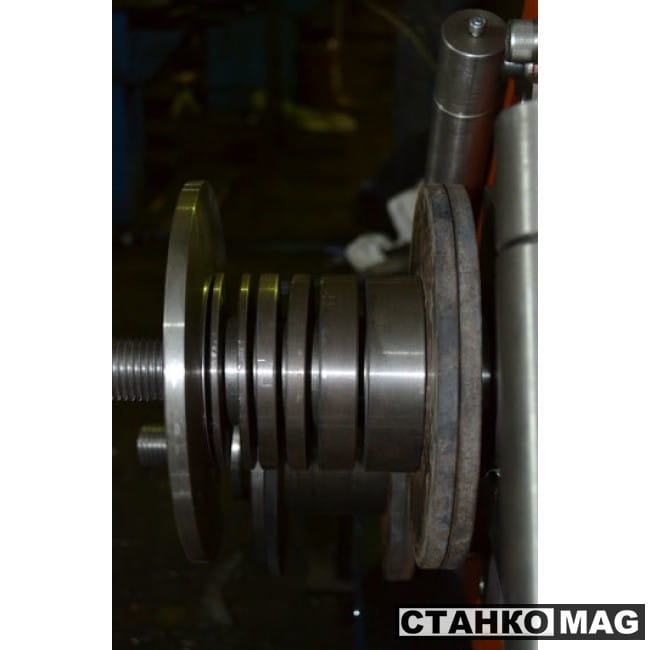

Стандартные ролики профилегиба ПСК-60:



Количество колец на каждом ролике:
1. Ограничительные Ф208 мм, толщина 10 мм – 4 шт.
2. Опорные Ф108 мм, толщина 5 мм – 2 шт.
3. Опорные Ф108 мм, толщина 10 мм – 2 шт.
4. Опорные Ф108 мм, толщина 20 мм – 1 шт.
5. Опорные Ф108 мм, толщина 30 мм – 2 шт.

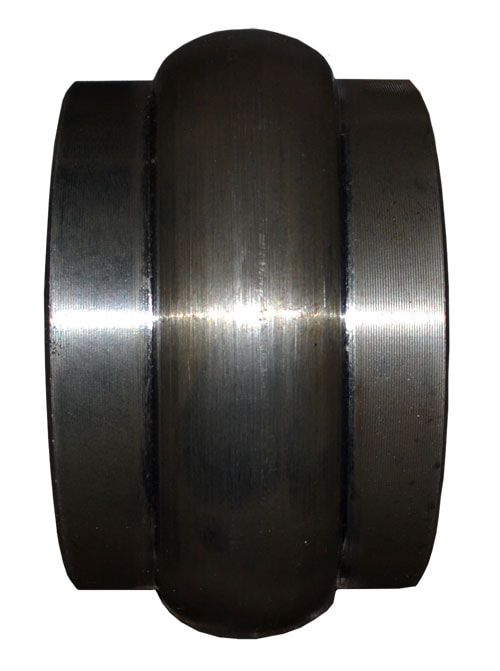

Специальная дополнительная вставка на верхний вал для прогиба внутрь верхней полки прямоугольного профиля.

Применяется при гибке профилей большого сечения для уменьшения боковой деформации (утягивает металл внутрь).
Диаметр -108 мм; ширина – 30 мм; высота/ширина выступа – 20 мм – 1 шт.

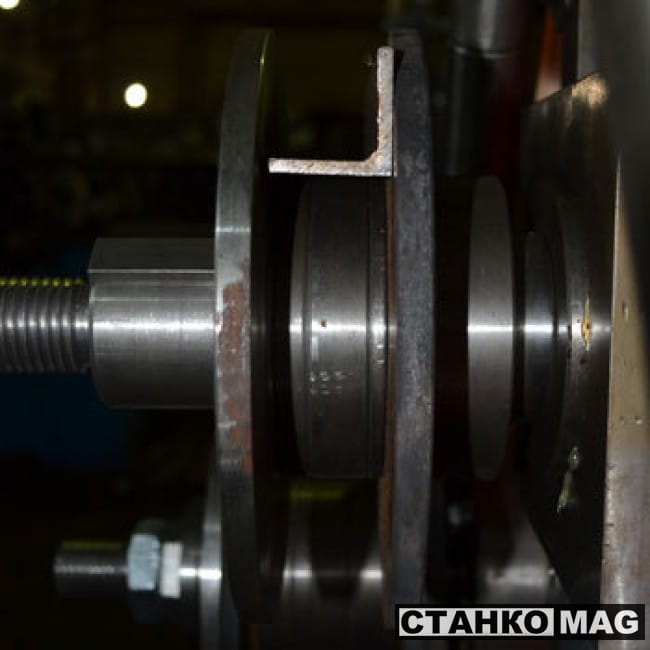

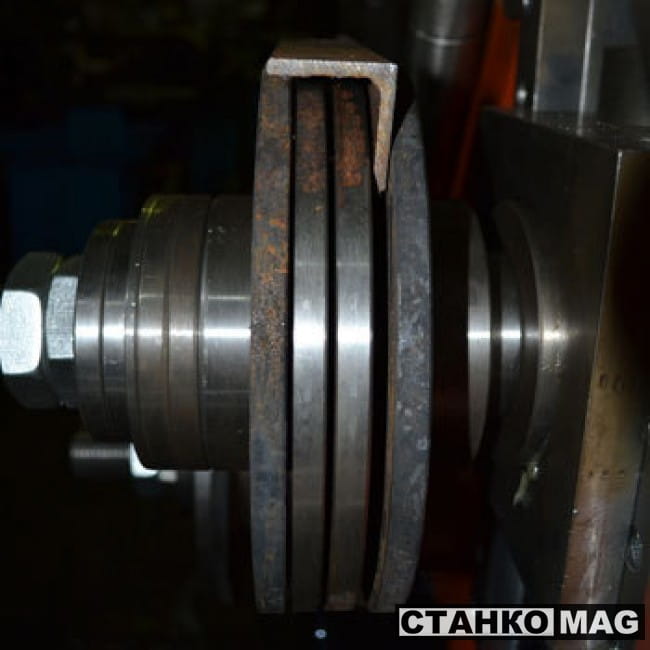

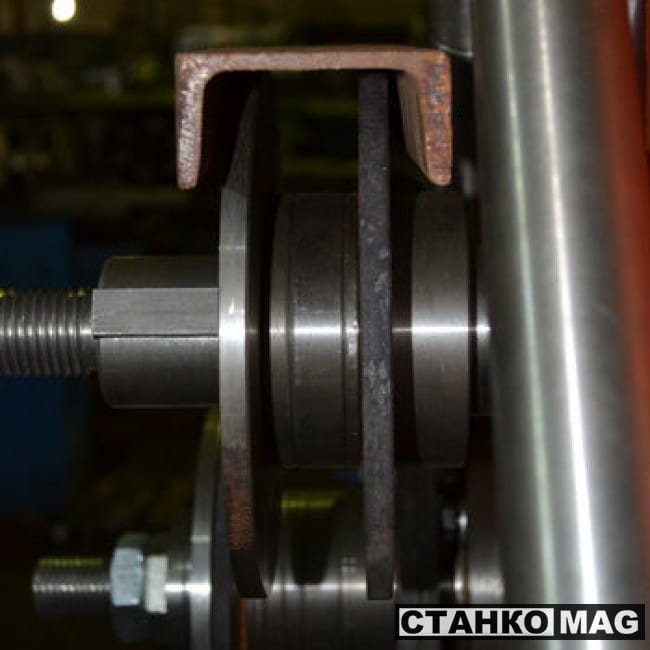

Способы установки различных видов проката на профилегибе ПСК-60:

Виды профиля и расчетные диаметры гибки:

Профиль	Размер профиля	Минимальный внутренний диаметр, мм	Ролики
	70x3 20х2	2200 600	В комплекте
	80x30x3 50x40x3	2000 1500	В комплекте
	60x20 20x5	800 500	В комплекте
	80x10 20x5	750 600	В комплекте
	30x30 10x10	1200 400	В комплекте
	Ø 30 Ø 30	800 600	Опция
	Ø 70x2 Ø30x2	1200 500	Опция
	2"x2,9 1"x2,3	1200 400	Опция
	60x60x6 50x50x5	1200 850	В комплекте
	50x50x4 30x30x3	1200 700	В комплекте
	50x4,5	1000	В комплекте
	50x4,5	1000 650	В комплекте
	50x4,5	1000	В комплекте
	N 8	1000	В комплекте
	N 8	1200	В комплекте

Привод станка осуществляется мотор-редуктором NMRV 110:

Управление станком осуществляется педальным выключателем ВПН-2 :

*Внешний вид станка, цвет могут отличаться от представленных ввиду постоянной модернизации.

Профилегибочный станок ПСК-60 производится в России на собственной производственной базе. НПП ИМЗ (Металлостанки) - производитель профилегиба ПСК-60.
